鋳鉄球サイドウォールベルトコンベヤは、ベースベルト、サイドウォール、クリートの 3 つの部分で構成されています。サイドウォールは二次加硫プロセスを通じてベースベルトに接続され、クリートは T- 形状、TC- 形状、または C- 形状の構造で材料をサポートします。ベースベルトは綿帆布、ナイロン、スチールワイヤーロープなどの芯材を使用しており、一般タイプ、耐熱タイプ、耐寒タイプなどに分類されます。傾斜角度0度から90度までの粉体、粒状、小さなブロック状、液体の搬送に適しています。材料の粒径は 1 ～ 400 ミリメートルに達することがあり、搬送能力は 1 時間あたり 1 ～ 6000 立方メートルの範囲にあります。

鋳鉄球側壁ベルトコンベヤの動作原理

鋳鉄球サイドウォールベルトコンベヤは、より高度で柔軟な材料搬送システムです。通常のベルトコンベヤの構造と動作原理と同様に、伝動ドラムによって駆動され、摩擦を利用してコンベヤベルトを駆動してヘッドドラムとテールドラムに巻きつき、閉ループを形成します。上部と下部のアイドラーは、耐荷重および牽引コンポーネントとしてコンベアベルトをサポートします。-

鋳鉄球鋳鉄球側壁ベルトコンベヤ構造

主に排出ホッパー、駆動プーリー、スイーパー、側壁コンベアベルト、プレスプーリー、ガードホイール、上部アイドラーホイール、ベンドプーリー、下部アイドラーホイール、材料ガイドトラフ、空セクションクリーナー、テールドラム、テンション装置などで構成されています。

通常のベルトコンベヤとの主な違いは、コンベヤベルトの構造形態にあります。鋳鉄球側壁ベルトコンベヤのコンベヤベルトは、ベースベルト、波形側壁、クリートで構成されています。また、ベンドプーリー、プレスプーリー、アイドラーホイールなど一部の部品にも大きな違いがあります。

Cast Iron Ball Sidewall Belt Conveyor Structure

鋳鉄球鋳鉄球側壁ベルトコンベヤ特徴

床面積の節約

鋳鉄球側壁ベルトコンベヤは最大搬送傾斜角度90度を達成できるため、装置の占有床面積を大幅に削減し、通常のベルトでは実現できない大角度搬送の問題を完全に解決します。-

柔軟なレイアウト

鋳鉄球側壁ベルトコンベアは、0度- 90度の全範囲で鉄球を搬送できるため、エンジニアリング応用プロセス中に、輸送端に対する材料積載点の位置は制限されません。特定の地形や要件に応じて配置することができるため、敷地の利用率が向上し、土地面積が削減されます。

大搬送能力

コンベアベルトの両側にある波形の側壁により、ベルトの負荷面積が増加し、鉄球の飛散を防止しながら搬送能力が向上します。現在、鋳鉄球側壁ベルトコンベアの搬送能力は6000t/hに達することができます。単体の最大揚程は150mに達します。

投資コストの削減

大角度の鋳鉄球側壁ベルトコンベヤを使用して鉄球を輸送すると、投資コストを約 20% ～ 30% 節約できます。{0}この方法は、建材、石炭、化学などの業界でより効果的です。

総合パフォーマンスが抜群

通常のベルトコンベヤ、バケットエレベーター、チェーンダンプコンベヤと比較して、このコンベヤは総合的な技術性能に優れています。{0}毎時最大600立方メートルの大きな搬送能力、最大200メートルの垂直上昇高さ、低エネルギー消費、シンプルな構造、簡単なメンテナンスを備えています。

オプションの特殊コンベヤベルト

高温、酸性、アルカリ性、油性物質、有機溶剤などの特殊な要件を持つ材料の場合は、特殊なコンベヤベルト（耐熱{0}}、耐寒-、耐油-、耐酸、耐アルカリ-タイプなど）を使用できます。

鋳鉄球鋳鉄球側壁ベルトコンベヤパッケージと配送

sidewall belt conveyor

鋳鉄球鋳鉄球側壁ベルトコンベヤ応用

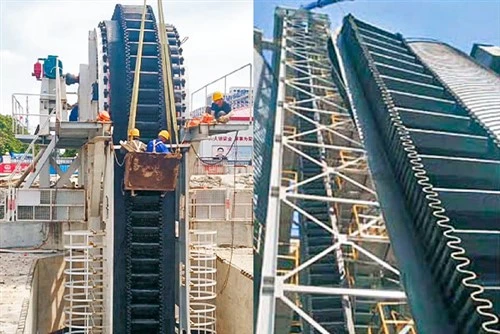

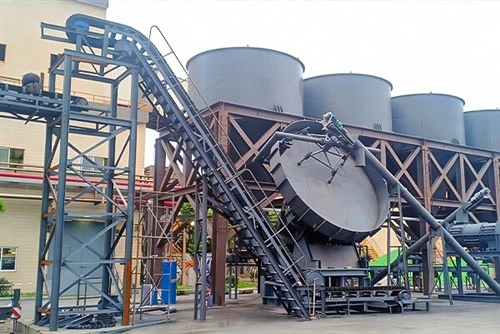

当社は鋳鉄球側壁ベルトコンベヤの生産に豊富な経験を持っています。近年の国内外の異業種における優良事例をご紹介します。

Cast Iron Ball Sidewall Belt Conveyor Site

Cast Iron Ball Sidewall Belt Conveyor Site-2

Cast Iron Ball Sidewall Belt Conveyor Site-3

Cast Iron Ball Sidewall Belt Conveyor Site-4

Cast Iron Ball Sidewall Belt Conveyor Site-5

Cast Iron Ball Sidewall Belt Conveyor Site-7

Cast Iron Ball Sidewall Belt Conveyor Site-8

側壁ベルトコンベヤの開発動向

►支持方法の変更により、コンベヤの安定動作が可能になりました。コンベヤベルトの支持方法は重要な役割を果たします。波形エッジコンベアベルトの単位長さの質量は、一般的なコンベアベルトの単位長さの質量よりも大きいため、そのサポートとガイドがより柔軟になります。現在、ポケット-タイプのベルトコンベヤだけでなく、円形サスペンション、索道、軌道を備えた波形エッジコンベヤの概念も存在しています。特に、索道波形エッジコンベヤはエンジニアリング現場で応用されています。
►柔軟なレイアウト方法波形エッジベルトコンベヤは、一般的なベルトコンベヤと同様に、移動または再配置可能なコンベヤになることができ、鉱山作業のニーズに対応します。大きな傾斜での材料搬送に適した波形エッジベルトコンベヤの特性と平面旋削技術の組み合わせにより、鉱山作業や企業の内部スペースの制限に完全に適応し、適用分野がさらに広がります。
►広い適用範囲波形エッジベルトコンベヤの傾斜材料輸送能力が大きいため、同じコンベヤが、広範囲にわたる異なる作業要件の異なる傾斜範囲に適応でき、一般的なベルトコンベヤよりもはるかに優れています。現在は船舶の荷降ろし用に傾斜角を変えて運用していますが、今後はダムの堆積や地下鉄土木掘削など、この「変圧器」の機能がさまざまな分野に応用される予定です。

一般的な技術パラメータ

ベルト幅(mm)	サイドウォール高さ (mm)	クリート間隔 (mm)	傾斜角
			30度	35度	40度	45度	50度	55度	60度	65度	70度	75度	80度	85度	90度
			容量(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
	80	252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
	100	252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
	100	252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
	160	378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
	160	378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
	160	378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
	160	378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
	300	504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
	300	504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
	400	504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
	300	504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
	400	504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
	240	378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
	400	504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
	500	735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
