傾斜したスクリーンは重力を巧みに利用して、材料がスクリーン表面を滑り落ちやすくします。同時に、円運動を通じて材料の層別化を実現し、粒子サイズによる選別作業を正確に完了します。
この装置は幅広い用途があり、製錬、採石場、石炭の選別、鉱物加工、エネルギー、電力、化学産業、建材などのさまざまな業界の材料選別要件に完全に対応できます。
さまざまな生産シナリオのプロセス要件を満たすために、ふるい表面の角度は 15 度 - 20 度の範囲内で柔軟に調整でき、ふるいの効率と効果の二重の最適化が保証されます。
傾斜スクリーンの動作原理
傾斜スクリーンの軸は装置の重心に設計されています。この独自の構造により、スクリーン面上の各点が安定した円運動を発生させます。スクリーニングプロセス中、材料はスクリーン表面の円運動とスクリーン表面の傾斜角によってもたらされる重力の両方によって駆動されます。二重の力の下で、スムーズな前方輸送を実現し、スクリーン表面全体の材料の走行速度は均一に保たれ、スクリーニング効率に影響を与える局所的な蓄積を効果的に回避します。
装置の軸はモジュール式の振動子で構成されています。これらのバイブレータは、フランジを介して装置の側壁に取り付けられ、ユニバーサルシャフトを介して同期動作を実現し、全体の動作を確実に調整します。各モジュール式バイブレーターには偏心カウンターウェイト ブロックが装備されており、カウンターウェイトを調整することで、円運動の振幅を正確に制御して、さまざまな材料のスクリーニング要件を満たすことができます。さらに、企業向けに機器のメンテナンスプロセスを大幅に簡素化し、メンテナンスのダウンタイムを節約する振動ユニット交換ソリューションも提供しています。
傾斜スクリーンの詳細
独自に開発したグリース{0}潤滑フランジ-式偏心加振器 ZYQF シリーズを採用しています。主な利点は、カウンタウェイト ブロックの数を柔軟に追加または削減することで動作振幅を連続的に調整できることにあります。これは、さまざまな材料特性や生産要件に応じていつでも最適なスクリーニング強度を正確に一致させ、最大の効率を達成できることを意味します。
私たちはコアコンポーネントに妥協しません。すべてのベアリングはドイツの SKF/FAG から輸入された振動機械用特殊ベアリングから選択され、過酷な条件下でも非常に長い耐用年数と優れた信頼性を保証します。これにより、機器の継続的な高負荷運転に対する最も強力な保証が提供され、ベアリングの故障による予期せぬダウンタイムのリスクが大幅に軽減されます。-
ドライバー&カップリング
この設計は、エンドモータードライブと中間ユニバーサルシャフトトランスミッションを組み合わせたものです。加振機は、V- ベルトと同期ベルトを介して同期して動作します。トランスミッションコンポーネントには完全な保護カバーが装備されており、動作の安全性を確保するだけでなく、耐用年数を延ばし、さまざまな作業条件の速度規制要件を満たします。
サイドプレート
これは Q245R 低-合金高強度-コンテナ プレートでできており、レーザーで正確に切断され、ワン ステップで形成されます。製造精度は±0.03mmに達します。サイドプレートは高強度リベットで接続されており、コンポーネントを強化しています。溶接応力による変形を完全に回避し、長期使用中の機器の安定性と信頼性を確保しています。-
スクリーンプレート
さまざまなスクリーニング要件に応じて、振動スクリーンは織物スクリーン、ポリウレタンスクリーンプレート、格子スクリーンプレートなどを選択できます。スクリーンプレートはスクリーニング効率が高く、耐用年数が長いだけでなく、組み立てと分解が簡単で、交換時間を大幅に短縮します。
スクリーンフレーム
スクリーンのフレームは、高品質の鋼片と鋼板をリベット留めして作られています。{0}キー接続部分は高力ボルトで固定されています。-スクリーン表面サポートの平面度誤差は1mm/m²以下です。構造全体は、Sa2.5 の清浄度レベルを達成するためにショットブラスト処理を受け、その後、耐摩耗性保護層でコーティングされています。-。これにより、ボルトの緩みの問題を構造的に解決します。
ビーム
クロスビームは高品質のシームレス合金鋼管で作られており、フランジは完全に溶接されており応力が軽減されています。- NM500 耐摩耗鋼板-が主要な応力領域に追加されています。構造全体に焼鈍と精密機械加工を施し、高精度、高強度を確保し、耐摩耗性と寿命を大幅に向上させます。
春
渦巻バネは60Si2Mn材を使用し、リン酸塩処理と粉体塗装という特殊な処理を施し、優れた振動減衰性能と安定性を実現しています。スプリングの設計寿命は 10,000 時間以上で、上部に専用のリフティング ラグが装備されているため、交換やメンテナンスが簡単かつ迅速に行えます。
傾斜スクリーンの特徴
01/ 高いスクリーニング効率
傾斜スクリーンは、「重力補助+円運動」の二重効果を利用して、材料をスクリーン表面に沿って素早く滑らせ、徹底した成層を実現し、材料の堆積を防ぎます。単位時間当たりの処理量が多くなります。従来のスクリーニング装置と比較して、全体的なスクリーニング効率を大幅に向上させることができ、企業の生産サイクルの短縮に役立ちます。
02/ 柔軟なスクリーン角度
装置の画面角度は15度- 20度の範囲内で自由に調整できます。さまざまな材料（湿った粘着性の石灰石、乾燥した石炭など）の特性やスクリーニング粒子サイズの要件に応じて操作パラメータを最適化し、さまざまなシナリオで理想的なスクリーニング効果を確保し、より強力な適応性を提供します。
03/ 正確な材料の積層
円運動により材料が均一に転がり、ふるい表面上で完全に分散し、粒子が凝集する現象を効果的に回避できます。通常のふるい装置をはるかに上回るふるい分け精度により、異なる粒径の材料を正確に分離することができます。材料の粒子サイズに関する高水準の生産の厳しい要件を満たすことができます。-
04/ 該当する業界は多岐にわたります-
製錬業での鉱石の選別、採石場での石材の分類、あるいは石炭の選別、鉱物加工、エネルギー、電力、化学工業、建築資材などの分野での材料加工においても、傾斜スクリーンは安定して効果的に機能します。 1 台の装置で複数の業界のニーズに対応でき、その応用価値は高いです。
05/ スムーズな操作
装置の軸は重心に設計されており、ふるい表面のすべての点で均一な円運動とバランスの取れた力の分散が保証されます。同時に、モジュラーバイブレーターはユニバーサルジョイントを介して同期して動作し、コンポーネント間の摩擦と摩耗を軽減し、全体的な動作安定性を高め、機器の故障の可能性を大幅に低減します。
06/ 振幅制御可能
各モジュール式バイブレーターには偏心カウンターウェイトが装備されており、円運動の振幅を柔軟に制御するために調整できます。目詰まりしやすい粘着性のある湿った材料の場合は、振幅を大きくすることができます。細かいスクリーニング要件の場合は、振幅を減らすことができます。さまざまな材料のスクリーニング特性に正確に適応します。
要件を送信し、プロジェクトについて当社の技術エンジニアと相談してください。
傾斜スクリーンの性能
振動スクリーンの周波数偏差は規定値の 2.5% を超えません。
スクリーンボックスの両側の対称点振幅差は0.5mm以下、横振れは1mm以下です。
対称な 2 点の振動方向角度の相対誤差は 1 度を超えてはなりません。
組立後のスプリングの対称2点の静的圧縮高さの誤差は3mm以下です。
軸受の温度上昇は 40 度を超えてはならず、最高温度は 75 度を超えてはなりません。
機器の周囲 1 メートル以内では、無負荷騒音が 75 dB(A) を超えてはなりません。{0}
製造設備

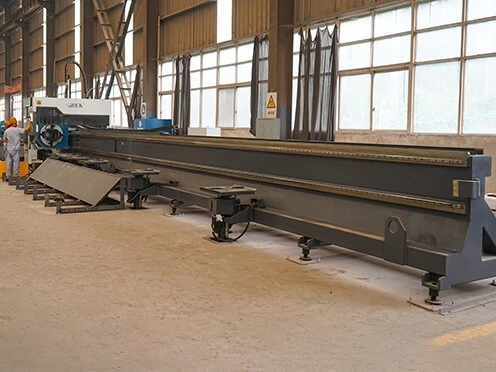

高品質の機械製品には、優れた工具設備が必要です。精度を確保し、大量注文のニーズに応えるため。 Henan Excellent Machinery Co.,Ltd は、5 軸ガントリー加工センター、CNC ボーリングおよびフライス加工センター、立形マシニング センター、立形 CNC マシニング センター、ガントリー マシニング センター、レーザー切断機、レーザー パイプ切断機、溶接ロボット ワークステーション、長尺旋盤、CNC 横形マシニング センターなどを含む 140 セットの専門機器を所有しています。環境スプレー ルームや熱処理装置を含む高度な加工および製造設備も備えています。そして超大型の表面熱処理。
厳格な品質管理
現在、EXCTはISO9001-2008国際品質システム認証を完全に取得しており、製品の開発、設計、生産、調達、供給から販売およびサービスプロセスに至るまで、完全な品質システムが効果的に品質管理されていることを確認しています。

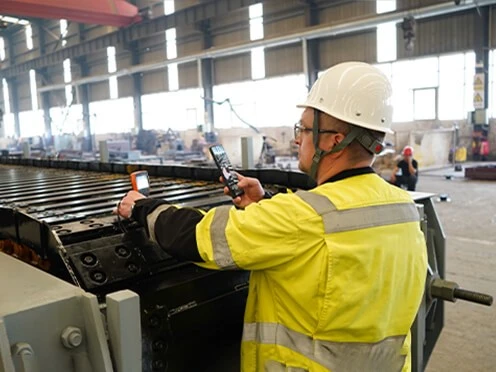

EXCT には、製品の品質管理を確実に成功させるための厳格で熟練した検査チームがあります。品質検査部門では、原材料の調達、生産、設置の各段階で厳格なテストプロセスを実施し、顧客に納入されるすべての機器が適格であることを確認します。
