鉱業、化学工学、建材、穀物などの産業の材料処理プロセスにおいて、振動スクリーンは分級、不純物の除去、濾過を実現するための重要な装置です。市場にはさまざまなタイプの振動スクリーンが販売されています。の円形振動スクリーンリニア振動スクリーンは、最も広く使用されている 2 つの主流モデルですが、主な違いが明確でないため、ユーザーは選択に困難を感じることがよくあります。
この記事では、動作原理、構造的特徴、主要コンポーネント、適用可能なシナリオなど、多次元から 2 つの違いを包括的に分析します。機器の構造の詳細と実際のアプリケーション要件を組み合わせることで、間違いを避けるための正確な選択基準が提供されます。
定義と動作原理の違い
(1) 直線振動ふるい
- ● コアの定義:線状振動篩の振動軌跡はほぼ直線となる。動力源は 2 つの振動モーターまたは励振装置で、主に高出力と連続的な粗粒および中粒度の分級操作が特徴です。-
- ● 動作原理:2 つの振動モーターが同期して逆方向に回転し、水平加振力を生成します。スクリーン本体は支持バネの作用により直線往復運動をします。スクリーン面に入った材料は連続的に持ち上げられ、直線に沿って前方に押し出されます。
- ● 分類ロジック:スクリーンの穴のサイズより小さい材料は、移動プロセス中にスクリーンの穴を通って落下し、分類が完了します。スクリーンの穴より大きい材料は前方に輸送され続け、最終的には異なる粒子サイズの材料を効率的に分離できます。

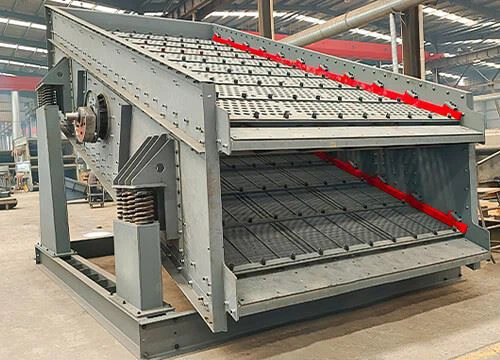

(2) 円形振動ふるい
- ● コアの定義:円形振動スクリーンは、円形または楕円形の振動軌跡を持ちます。 2 つのモーターが 2 組のバイブレーターを駆動し、V- ベルトを介して同じ方向に回転します。スクリーンボックスは偏心ブロックによって発生する遠心力を利用して振動し、微細なグレーディングと複雑な材料の処理を強調します。
- ● 動作原理:バイブレーターの回転によって発生する遠心力がスクリーン ボックスに作用し、スクリーン ボックスが円形または円形に近いパターンで振動します。{0}}素材はスクリーン表面上で絶えず転がり、緩みます。スクリーンの開口部より小さい材料はスムーズに通過し、開口部より大きい材料は出口から排出されます。
- ● 柔軟な調整:振動子のカウンターウェイトの数を増減することで振幅を自由に調整できます。偏心ブロックの角度を調整すると、スクリーン表面上の材料の滞留時間が変化し、さまざまなスクリーニング要件に適応します。
構造的特徴の比較
(1) 直線振動ふるい
- ● 簡略化された構造:この線形振動スクリーンは、部品点数が少なく、本体設計がシンプルであり、複雑な伝達接続構造がありません。全体的なレイアウトが明確で、日常のメンテナンスや修理が比較的簡単です。
- ● 主な利点:
- ① 大きな処理能力：材料は高速で直線軌道に沿って移動し、選別面上での滞在時間は短くなります。単位時間あたりの処理能力が優れており、特に 1,000 トンを超える大規模連続生産に適しています。-
- ② 効率的な分級：直線運動により、材料とふるい面との均一かつ完全な接触が保証され、分別境界が明確になります。粗大粒子と中サイズ粒子（10～50mm など）の分離を迅速に完了できるため、生産効率において大きな利点が得られます。-
- ③ 柔軟な多層設計: 要件に応じて 2 ～ 5 層のスクリーン ネットの設計をサポートします。複数回のスクリーニングを必要とせず、さまざまな粒子サイズの分級操作を一度で完了できるため、生産プロセスが大幅に簡素化されます。
- ④幅広い適応性：粉末、顆粒、ブロックなど様々な形状の材料に対応できます。脱水、不純物除去、分級などのさまざまな操作要件に対応でき、強力な適用範囲を持っています。
(2) 円形振動ふるい
● 構造の詳細:円形振動スクリーンの構造設計は、安定性と耐久性に重点を置いています。主要な構造の詳細は次のとおりです。- ① 基礎構造: サイドプレートとアウターガードプレートは Q245R 低-合金高強度-コンテナプレートで作られています。シート全体が接合なしで製造されており、平方メートルあたりの平面度誤差は 1 mm を超えません。補強板、ガード板、側板は高強度リベットで確実に締結されており、溶接応力による変形や割れを徹底的に排除しています。
- ② 主要コンポーネント: 梁は継ぎ目のない低炭素合金鋼管で作られています。-溶接後、応力除去のため全面熱処理を行います。下側の梁は、侵食や摩耗に強い NM500 耐摩耗鋼板で舗装されています。{4}エキサイターには輸入された振動機械専用のベアリングが装備されており、振幅を柔軟に調整できます。また、インテリジェントな温度監視装置とマルチポイント自動潤滑システムも装備されており、ベアリングの温度をリアルタイムで監視し、時間指定された定量的なオイル供給を実現できます。-
- ③ 補助システム: 60Si2Mn 材質の衝撃吸収スプリングを使用しており、高い耐荷重性と優れた衝撃吸収効果を備え、10,000 時間以上の耐用年数を備えています。-伝動装置（端部と中間）にはすべて金属製の保護カバーが装備されており、作業者の安全を確保するだけでなく、伝動軸の材質による磨耗を防ぎ、部品の寿命を延ばします。
- ● 主な利点:
- ① 高いふるい精度: 多次元振動により、材料がふるい面上で転がり、十分に分散するため、微細な粒子が大きな粒子によってブロックされにくくなり、スクリーン孔をより正確に通過できます。これは、微粒子（0.1 - 10mm など）の高精度の分級要件に適しています。-
- ② スクリーンが詰まりにくい: 材料の円形の振動軌道にはわずかな「こすり」効果があり、粘着性が強く、凝集しやすい材料や湿度の高い材料を効果的に分散させることができ、スクリーン穴の詰まりの可能性を大幅に低減し、清掃のダウンタイムを最小限に抑えます。{0}}
- ③ コンパクトな構造：直線振動スクリーンに比べて本体がコンパクトです。円形振動スクリーンは小型で占有スペースが少ないため、スペースが限られており、レイアウトがコンパクトな生産現場に特に適しています。
- ④ 安定した動作: 高強度の構造設計とインテリジェントな潤滑および振動低減システムを組み合わせることで、機械全体の騒音レベルが低くなり、振動がより安定します。{0}ベアリングや機械全体の寿命が長くなり、故障の発生が少なくなります。
スクリーンプレートと主要コンポーネントの違い
(1) 直線振動ふるい
- ● スクリーンプレート適応：リニア振動スクリーンのスクリーン版は主に汎用型です。素材の特性に合わせて、材質（普通鋼板、マンガン鋼など）や穴径の選定に対応します。取り付けや取り外しが簡単で、交換コストも安価です。
- ● コンポーネントの機能:伝達および支持構造は比較的単純化されています。複雑な保護や監視の設計は必要ありません。コンポーネントの選択は「耐久性 + 多用途性」に重点を置き、大規模な連続生産の基本要件を満たします。-
(2) 円形振動ふるい
- ● スクリーンプレート構成:円形振動スクリーンのスクリーン プレートは、さまざまなスクリーニング要件に適した特殊な層構造で設計されています。
- ① 上部スクリーンプレート: マンガン鋼メッシュスクリーンプレート (通常 130 mm のスクリーン穴) を使用します。これは耐衝撃性があり、高いふるい分け率を持ち、耐用年数は最大 10 ～ 12 か月で、大きな不純物の阻止や予備分級に適しています。{1}}
- ② 下部スクリーンプレート: 丸鋼溶接スクリーンプレート (一般に 50 mm のスクリーン穴) を使用しており、開口率が高く、耐摩耗性が強く、耐用年数は 6 ～ 8 か月で、細かい分類と材料の精製に適しています。
- ● コンポーネントの利点:
- ① エキサイター: ケーシングは Q400-18 ボールミル鋳鉄から精密鋳造されており、内部応力を除去するために時効処理が施されています。メインシャフトは40Cr材料で作られ、機械加工され、粗加工後に焼入れされ、総合的な機械的特性が保証されます。各励磁機は工場から出荷される前に専用のテストベンチでテストされ、認定された性能指標を備えたもののみを組み立てることができます。
- ② 保護性能: スクリーン本体の鋼構造はショットブラスト処理され、Sa2.5 グレードの表面仕上げが施され、その後、強力な耐腐食性と耐磨耗性を備えた保護耐摩耗性プライマーで複数層コーティングされています。-側板・背板を強化し、大きな材料の衝撃にも耐え、変形や割れが起きにくい設計です。
適用範囲と適用シナリオ
(1) 直線振動ふるい
- ● 該当する業界:鉱業、冶金、石炭、電力、建設資材、穀物など、大規模な分類が必要な業界。-これは、粗粒子と中粒子の分離を伴うシナリオに特に適しています。
- ● アプリケーション:
- 鉱業: 花崗岩、石灰石などの鉱石を選別し、その後の破砕作業に適した原料を提供します。
- 石炭産業:-原炭の汚れを除去して選別し、石炭塊を石炭脈石から分離し、石炭の品質を改善します。
- 建設資材産業: コンクリート骨材の製造に適した砂と砂利の洗浄と選別、骨材の均一な粒径の確保。
- 穀物産業: 小麦、トウモロコシなどから不純物を除去し、適格な穀物粒子を選別します。
(2) 円形振動ふるい
- ● 該当する業界:冶金、採石、石炭処理、鉱石選鉱、エネルギー、電力、化学工業、建設資材など。複雑な材料の精密な分類と取り扱いに特に適しています。
- ● アプリケーション:
- 鉱石の選鉱: 金や銅などの鉱物を微粒子サイズで分級し、精製して鉱物の回収率を高めます。
- 石炭処理: 高品質の石炭を細かく分級して不純物を除去し、石炭の粒子サイズに関する化学業界と電力業界の厳しい要件を満たします。{0}
- 建設資材産業: 建設資材の品質の安定性を確保するためのコンクリート骨材の詳細な分類。
- 化学工業：粒状の化学原料から不純物を除去し、微細な不純物を除去して原料純度を向上させます。
選択決定ガイド
(1) 材質特性寸法
- ● 粒子サイズ範囲:粒子サイズの範囲が広く、粗い粒子から中程度の粒子（10～50 mm など）を扱う場合 → 線形振動ふるいを選択します。粒子径の範囲が狭い微粒子（0.1～10mmなど）を扱う場合 → 円形振動篩を選択してください。
- ● 材料の形式:粉状、粒状、ブロック状の流動性 → どちらも使用可能。粘着力が強く、凝集しやすく、含水率が高い素材 → 円形振動ふるいを推奨（目詰まりしにくい）。
- ● 耐摩耗性:材質の強力な研磨特性（ケイ砂、玄武岩など） → 円形振動スクリーンを選択します（より適切な耐摩耗性コンポーネント、より長い耐用年数）。-
(2) 生産需要の次元
- ● 処理能力:-毎時 1,000 トンを超える大規模生産、連続運転 → リニア振動スクリーンを選択します。小規模バッチ生産、断続運転 → 円形振動スクリーンを選択してください。
- ● スクリーニング精度:一般的には粗分離のみが必要 → 直線振動ふるい。粒子サイズの精度に対する非常に高い要求（鉱物加工、化学産業など） → 円形振動ふるいを選択します。
- ● サイトの制約:小さな生産現場、コンパクトなレイアウト → 円形振動スクリーンを選択（コンパクトな構造、スペースを節約）。適切な敷地、スペースの制約がない → 両方使用可能。
(3) その他の重要な要素
- ● メンテナンス費用:低コスト運用を追求し、ダウンタイムを削減 → リニア振動スクリーンを選択（構造が簡単、メンテナンスが容易、部品交換コストが低い）。{0}}
- ● 機器の寿命:-長期にわたる高強度の操作、-過酷な作業条件（高摩耗、高衝撃など） → 円形振動スクリーン（高-強度構造 + 耐摩耗性コンポーネント、長寿命）を選択します。-
- ● 投資予算:生産量が多く、要求精度が低い → 直線振動ふるいの方がコストパフォーマンスが高い。生産量が少なく、高精度が必要な場合 → 円形振動ふるいの方が適しています（初期投資は若干高くなりますが、長期的な運用コストは低くなります）。{0}}
線形振動篩と円形振動篩の主な違いは、「効率的な量産」と「正確で安定した動作」という位置付けの違いにあります。
- リニア振動ふるいは「大処理能力、高効率、容易なメンテナンス」に重点を置いており、鉱業、石炭、建材などの業界における大規模な粗粒および中粒度の分級の「効率のリーダー」であり、これらの分野の大規模生産ニーズを満たします。{{0}{1}{2}
- 円形振動スクリーンは、「高い選別精度、スクリーンの目詰まりの少なさ、耐久性の高い構造」を重視しており、製品精度が高度に要求される鉱物加工、化学工業、微細建材などのシーンに適しており、複雑な材料を正確に分類および処理するための「品質リーダー」です。
選ぶ際に「どれが良いか」と悩む必要はなく、「どれがより適しているか」が鍵となります。
どちらかを選択する際にまだ疑問がある場合は、円形振動スクリーンおよび線形振動スクリーニング タイプの場合は、お客様のニーズに基づいてスクリーニング ソリューションをカスタマイズするために当社にお問い合わせください。必要に応じて材料試行審査を実施し、選定の合理性を検証します。適切な振動ふるいを選択することで、生産効率が向上し、運用コストとメンテナンスコストが削減されるだけでなく、製品の品質の安定性が確保され、生産ライン全体が強化されます。
