鉱物処理や石炭の粉砕などの生産ラインでは、不均一な出力粒子サイズや過剰な粉末などの問題により、製品価格が低下するだけでなく、粉砕のエネルギー消費量や分離の困難さが増加します。
正確な粒度制御をいかに実現するかが、効率向上とコスト削減の鍵となっています。
この記事では、ユニークなデザインのミネラルサイザーがこの問題をどのように解決できるかを詳しく分析します。
ミネラルサイザーとは何ですか?

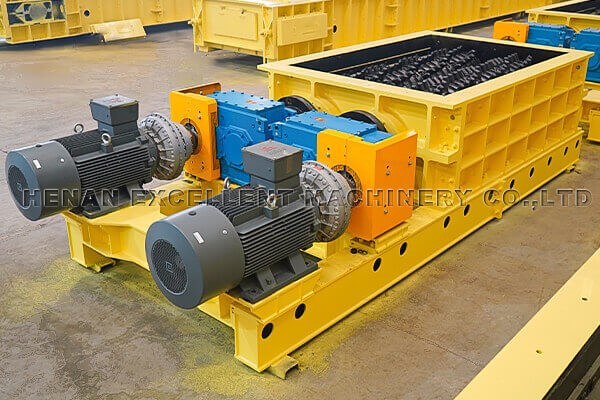

A ミネラルサイザー名前が示すように、その中心となる動作コンポーネントは、平行に配置され回転する 2 つのディスク ローラーです。ローラー本体の表面は、特別に設計された歯形状（尖歯、平歯、櫛歯など）で覆われています。
従来の粉砕装置とは異なり、単一の絞りや衝撃力に依存するのではなく、2 つのローラーの相対回転により、粉砕室に入る材料に「せん断 + 圧縮 + 分割」の複合力を加え、材料の「選択的粉砕」- を実現します。つまり、過剰な粉砕を避け、材料をあらかじめ設定された粒度まで粉砕するだけです。
この独自の粉砕方法により非常に高い適応力を発揮します。硬い鉄鉱石、石灰石、粘性のある石炭、湿った粘着性の材料、または凍結しやすい低温材料のブロックなど、それらを効率的に処理できます。-
鉱山における一次粉砕から、建築資材産業における原材料の前処理、環境保護分野における建設廃棄物の資源利用まで、ミネラルサイザーは重要な役割を果たし、多業種の粉砕生産ラインの中核機器となることができます。{0}{1}
ミネラルサイザーはどのようにして材料の粒子サイズを正確に制御するのでしょうか?
ミネラルサイザーが粒子サイズの「精密なマイクロ制御」を実現できる理由は、その 3 次元の調整可能なパラメータにあります。これらのパラメータは、材料の特性やプロセス要件に応じて柔軟に組み合わせて調整でき、粉砕効果を確実に最適化できます。-
ローラー間隔
ローラーの間隔は、出力される粒子サイズを決定する中心的なパラメーターです。その調整原理は、ハサミの交差距離を調整するのと似ています-。2つのローラー間のギャップが小さいほど、材料が粉砕された後の粒子サイズは細かくなります。ギャップが大きいほど、出力される粒子サイズは粗くなります。
従来の機器の手動調整とは異なり、最新のミネラルサイザーには油圧または電気調整システムが装備されています。オペレーターがコントロールパネルから目標粒度値を入力すると、システムが自動的に調整装置を駆動してローラー間隔を調整します。調整プロセスは高速 (応答時間 3 秒以下)、正確 (誤差 ± 1mm) で、パラメータ変更を完了するためにシャットダウンする必要はありません。
たとえば、選鉱プロセスにおいて、後続の粉砕段階で細粒送りが必要な場合は、ローラーの間隔を 5 mm 未満に調整できます。{0}予備粉砕に使用する場合、より大きな粒子材料を生成するために、ローラーの間隔を 50 ～ 100 mm に調整して、さまざまなプロセス要件に柔軟に適応できます。{2}}
速度と歯の形状
粒子サイズの正確な制御を達成するには、ローラーの間隔に加えて、速度と歯の形状の調整が重要です。素材の特性に合わせて最適なカスタマイズが可能です。
速度制御:ローラー本体の回転速度は、粉砕室内での材料の滞留時間と粉砕強度に直接影響します。
速度を上げると、材料は破砕チャンバーに入った後、歯付きローラーとの接触時間が短くなり、急速に排出されます。その結果、破砕効果が比較的弱くなり、出力される粒子サイズが粗くなります。速度を下げると、粉砕チャンバー内での材料の滞留時間が長くなり、より十分なせん断効果と圧縮効果が得られるため、より細かい粒子サイズが得られます。
たとえば、硬い花崗岩を加工する場合、速度を適切に上げて、材料が過度に粉砕されて歯のローラーが摩耗するのを避けることができます。粘性のある褐炭を処理する場合、材料を適切に粉砕し、閉塞現象を軽減するために速度を下げることができます。
歯の形状の置換:歯の形状の設計は材料特性と高度に一致しており、粒子サイズを事前に制御する鍵となります。{0}}
ミネラルサイザーは、材料の硬度、粘度、水分含有量に応じて、さまざまなタイプの歯の形状を置き換えることができます。
尖った歯（鋭い歯の先端、強力な貫通力、鉄鉱石、玄武岩などの硬くて大きなサイズの材料に適しており、大きな材料を素早く粉砕してエネルギー消費を削減できます）。{0}}
平らな歯（滑らかな歯の表面、広い接触面積、湿った石炭、粘土などの粘度が高く凝集しやすい材料に適しており、材料が歯のローラーにくっつくのを防ぎ、過度の粉砕を避けることができます）。
櫛歯（ピッチが大きく、建設廃棄物の粉砕など、特定の粒径の分離が必要な前粉砕プロセスに適しています。これにより、骨材を不純物から効果的に分離し、均一な粒径を確保できます）。{0}
インテリジェントシステム
ミネラルサイザーの「インテリジェントな制御アップグレード」は、従来の装置と区別する核となる利点です。センサー、コントローラー、アクチュエーターの統合により、「手動監視」から「インテリジェントな閉ループ制御」への飛躍を達成しました。-インテリジェント システムのワークフローは次のとおりです。
データ収集:オンライン粒度分析装置は出力材料の粒度分布をリアルタイムで検出し、振動センサーはローラー本体の動作状態を監視し、電流センサーはモーター負荷を監視し、温度センサーは装置の主要コンポーネントの温度を監視します。
データ処理: コントローラーはさまざまなセンサーからデータを受信し、事前に設定された粒子サイズ標準および装置の動作パラメーターと比較して、逸脱（過度に粗い粒子サイズ、過剰なモーター負荷、異常なコンポーネント温度など）があるかどうかを判断します。
データの記録と分析:このシステムは、装置の動作パラメータを記録し、粒度データをリアルタイムで出力し、日次レポートと月次レポートを生成し、運用担当者にプロセス最適化の基礎を提供します。たとえば、データを分析すると、特定の種類の材料では、回転速度 500 r/min、ローラー間隔 10 mm で最適な粒度制御効果が得られることがわかり、これらのパラメータをデフォルトのスキームとして設定し、同様の材料の後続の処理で自動的に呼び出すことができるため、生産効率が向上します。
EXCT ミネラルサイザーが従来の粉砕機よりも優れているのはなぜですか?
破砕装置の選択では、ジョークラッシャー (「ジョーブレーカー」と呼ばれる) とハンマークラッシャー (「ハンマーブレーカー」と呼ばれる) が従来のスキームで一般的に使用される装置です。ただし、どちらも粒子サイズを正確に制御するには固有の制限があり、現代の生産要件を満たすことができません。
対照的に、ミネラルサイザーは、その独自の動作原理と構造設計により、鉱物処理プロセスにおける粒子サイズの制御に大きな利点を示します。
ジョークラッシャー
ジョークラッシャーの動作原理は、可動ジョーと固定ジョーの周期的な開閉を使用して材料を粉砕することです。
破砕比が大きい、構造が簡単、耐久性が高いなどの利点がありますが、その破砕プロセスには明らかな「断続性」があり、-材料のバッチを破砕する前に可動ジョーが 1 回の開閉を完了します。
この動作モードは、次の 3 つの問題を直接引き起こします。
第一に、製品の粒子の形状が悪く、ほとんどがフレークや針状です（破砕力により、材料は弱い表面に沿って破壊され、均一な粒子を形成することが困難になります）。
第二に、粒度分布範囲が広く、大きな粒子と微粉末が混在しており、適格な粒度の割合が低い。第三に、制御されていない破砕力によって一部の材料が繰り返し破砕され、大量の微粉末が発生するため、過剰破砕率が高くなります。{0}}
さらに、ジョークラッシャーの吐出口の調整はガスケットやウェッジに依存しており、調整範囲が限られており（通常は10～100mmのみ）、調整プロセスが煩雑で、継続的かつ正確な粒度制御を達成することができず、吐出粒径に対するさまざまなプロセスの柔軟な要件に適応することが困難です。
ハンマークラッシャー
ハンマー クラッシャーの動作原理は、高速回転するハンマー ヘッド（回転速度最大 1000～3000r/min）を使用して材料に衝撃を与え、材料を破壊することです。{0}
この破砕法の中心的な問題は、「衝撃力が過大で制御が難しい」ということです。
一方で、高速衝撃により材料が過剰に粉砕され、微粉の割合が高く（通常 30% 以上）、製品価値が低下するだけでなく、その後の再選択および磁気分離プロセスで目的の鉱物が失われ、分離効率に重大な影響を及ぼします。-
一方で、吐出粒子径は複数の要因（ハンマーヘッドの磨耗度合い、原料の粒子径、スクリーン版のギャップ、モーターの回転数など）の影響を受けるため、調整工程が複雑で安定性が非常に悪いです。
- たとえば、ハンマーヘッドが摩耗すると、衝撃力が減少し、吐出粒子のサイズが大幅に粗くなります。飼料粒度が変動すると粉砕効果も変化し、長期にわたって安定した粒度基準を維持することが困難になります。
鉱物処理や石炭の深層処理など、高い粒度精度が要求される業界では、ハンマークラッシャーの欠陥が生産効率の向上を制限する主な要因となっています。
ミネラルサイザーの粒度制御の利点
ジョークラッシャーやハンマークラッシャーなどの従来の装置と比較して、ミネラルサイザー粒度制御において圧倒的な優位性を発揮します。
その核となる競争力は「正確、均一、インテリジェント」という 3 つの次元にあり、従来の装置の問題点を完全に解決します。
精密な調整機構
ミネラルサイザーの核となる調整ロジックは、「ローラー間のギャップが出力粒子サイズを決定する」というものです。
油圧式または電気式の調整装置により、ローラー ギャップを 0.5 - 200mm の広い範囲内で、±1mm の制御精度で連続的かつ正確に調整できます。
この調整方法は、精密な「ノギス」を使って材料の粒度基準を設定するようなもので、目的のローラーギャップを設定しておけば、2枚のディスクローラーで材料をせん断圧縮した後、ローラーギャップに合わせた粒度を形成することができ、ジョークラッシャーの固定吐出口の制限から完全に解放されます。
たとえば、石炭粉砕では、10mm未満の微粉炭を生産する必要がある場合、ローラーギャップを10mmに調整することができ、適格粒度比はジョークラッシャーの60%〜70%よりもはるかに高い90%以上に達することができます。
均一な粒度分布
ミネラル サイザーの独自の歯形状設計（歯の高さ、歯のピッチ、歯の先端角度の最適化など）と 2 つのローラーの同期逆回転運動モードにより、粉砕室内で材料が均一な力を受けることが保証されます。{0}
粉砕室に入った原料はローラーで「クランプ」され、徐々に粉砕され、ローラーのギャップに相当する粒径に達して排出されます。これにより、従来の装置で発生する「繰り返しの粉砕」の問題が回避されます。
実際の使用データによると、ミネラルサイザーの過粉砕率は 5% 未満で安定して制御できますが、ジョー クラッシャーとハンマー クラッシャーの過粉砕率は通常 15%-30% に達します。{2}均一な粒度分布は製品の品質を向上させるだけでなく、その後の粉砕および分離プロセスに理想的な供給条件を提供します。粉砕装置は過剰な微粉を処理する必要がなく、エネルギー消費が大幅に削減されます。
分離プロセスでは、材料の粒子サイズが均一であるため、分離媒体と対象鉱物との十分な接触が確保され、分離効率が向上します。
インテリジェントな閉ループ制御-
最新のミネラルサイザーは、オンライン粒度分析装置、振動センサー、電流センサーなどを統合し、完全な自動制御システムを構築することにより、「インテリジェントなアップグレード」を実現しました。
その動作ロジックは次のとおりです。オンライン粒度分析装置は出力粒度をリアルタイムで検出し、データを制御システムに送信します。制御システムは、検出結果を事前に設定された粒子サイズ値と比較します。偏差（粒子サイズが粗い、または細かい）がある場合、ローラーギャップを調整するために油圧/電気調整装置に自動的に指示が送信されます。同時に、センサーは装置の動作パラメーター (モーター電流、ローラー本体の振動など) を監視し、材料負荷の変化を予測し、事前にパラメーター調整を行います。
この「検出-比較-調整」リアルタイム閉ループ制御モードにより、出力粒子径の長期安定性が保証されます。変動する供給粒子径や材料特性の変化などの複雑な作業条件下でも、事前に設定された粒子径標準を維持できます。これは、ジョー クラッシャーやハンマー クラッシャーでは達成できない技術的利点です。
要約すると、選鉱プロセスが精製と効率化に向かう傾向の下、正確な粒度調整機能、均一な製品分布、インテリジェント制御の可能性を備えたミネラルサイザーは、特定の用途シナリオにおいて、従来のジョークラッシャーやハンマークラッシャーに徐々に取って代わられつつあります。
ミネラルサイザーの構造組成
ミネラルサイザーの正確な粒子サイズ制御機能は、その洗練された頑丈で正確に調整された構造設計と切り離すことができません。
ダブル ディスク ローラー クラッシャーによる粒子サイズの正確な制御は、その洗練された頑丈で正確に調整された構造設計と切り離すことができません。各コンポーネントは「安定性、精度、耐久性」の中核的要件を中心に配置されており、装置の長期的な効率的な運用が保証されます。-主なコンポーネントと機能は次のとおりです。
送信装置
防爆モーター、リミットタイプ油圧カップリング、減速機、ドラム型ギアカップリング-で構成されており、ローラーに安定した動力を供給します。
リミット{0}}タイプの油圧カップリングは、衝撃を緩衝し、柔軟な起動を実現し、過負荷保護機能を備えています。
減速機はFrenard、SEWまたは同等のブランドを使用し、平行軸設計を採用し、96%以上の伝達効率を持ち、高い過負荷容量と自動温度制御システムを備えています。
ドラム型ギア カップリングには安全ピンが装備されており、自動調心機能があり、取り付けが簡単で、スムーズかつ確実に動作します。-
ローラーアセンブリ
中子破砕コンポーネントとして、ローラーボディ、ギアスリーブ/ディスクプレート、シャフトヘッドで構成されます。
ローラー本体は、鷲のくちばしまたはナイフ型構造の歯車形状を備えた高強度材料で作られており、その材料は超-高強度耐摩耗性合金-で、表面硬度は HRC 50～55、衝撃靱性 AK は 48J/cm2 以上です。
ギアプレート/ディスクキャップは個別に素早く交換でき、一部は輸入された切削歯（リンドメタルなど）を使用しており、確実に固定されています。
ローラー ベアリングには SKF/FAG の大きなすきまの自動調心ローラー ベアリングが使用されており、集中自動潤滑と二重シール（メカニカル ラビリンス + フッ素ゴム オイル シール）を組み合わせて、塵や水を効果的に防ぎ、耐用年数を延ばします。
同期歯車
ローラーの尾部に取り付けられたローラーは、高精度の噛み合い設計を採用しており、2 つのローラーの同期した逆回転を保証し、詰まりや不均一な力を回避します。{0}
歯車は浸炭焼入れ処理が施されており、歯面硬度が高く、伝動が安定しており、破砕歯の噛み合い位置の安定性を効果的に保証します。
ケーシングとベースのサポート
ケーシングは鋼板溶接構造で、内側には NM500 耐摩耗性ライニング プレートが使用されており、耐用年数は 3 年以上です。-
ベースサポートは鋳鉄または溶接鋼構造であり、剛性が優れています。入口と出口にはフランジ-タイプのシールインターフェースが装備されており、シールフェルトと集塵ポートと組み合わせて、塵のオーバーフローを効果的に防ぎ、環境保護要件を満たします。
ミネラルサイザーの特徴
● 正確な粒度、高収量
ミネラルサイザーは「事前ふるい分け」という独自の原理を採用しており、粉砕歯は回転するふるいに似ています。-
材料が粉砕ゾーンに入る前に、目標粒度より小さい粒子は直接通過し、大きすぎる材料のみが捕捉されて粉砕されます。
この選択的粉砕方法により、過剰粉砕現象が根本的に軽減され、均一な製品粒度と非常に高い収率が確保され、最終製品の厳しい仕様を効果的に満たすことができます。{0}
●耐久性があり、メンテナンスが簡単です。
コア破砕歯は超{0}}高強度-耐摩耗性合金鋼-で作られており、精密な鋳造と熱処理が施されています。表面硬度はHRC50～55に達し、衝撃靱性に優れ、非常に長寿命です。
同時に、モジュール設計を採用しており、ギア スリーブやギア キャップなどの摩耗しやすい部品は、ローラー シャフト全体を分解することなく、個別に迅速に交換できます。{0}これは、メンテナンス時間が短縮され、スペアパーツの在庫が減り、長期的な運用コストとメンテナンス コストが大幅に削減されることを意味します。-
●粉塵を減らして省エネ、環境に優しい。
衝撃と圧縮を使用して粉砕する従来の装置とは異なり、ミネラル サイザーは低速のせん断力と伸張力を利用して材料を粉砕します。{0}この「穏やかな」粉砕方法では必要な電力が少なく、エネルギー消費量を最大 20% 削減できます。同時に、強い衝撃を避けるため発塵が極めて低く抑えられ、作業環境がよりクリーンになり、厳しい環境保護基準も容易に満たすことができます。
●過負荷保護、安定動作
この機器には、機械、電気、センシングの 3 レベルの過負荷保護システムが統合されています。{0}コア トルク制限油圧カップリング-は、衝撃荷重を効果的に緩衝し、破砕できない物体（鉄など）に遭遇した場合に動力伝達を自動的に遮断します。-同時に、このシステムは自動反転機能をサポートしており、ブロックされた材料を迅速に除去し、破砕機と駆動ユニットを最大限に保護し、生産の継続性と安定性を確保します。
● アンチブロッキング設計、高い適応性-
独自の歯の配置とボックス構造の設計により、装置は自己洗浄機能を備え、材料の付着や詰まりを効果的に防止できます。{0}高水分-と高シルト含有量の材料を処理する場合でも、スムーズな動作を維持し、排出口を確保し、湿った材料の粉砕の問題を解決します。
鉱物選別機の応用分野
ミネラルサイザーは、その卓越した粒度制御能力と複数の利点により、さまざまな業界で大規模に広く適用され、主要な粉砕装置となっています。
マイニング: 石炭、鉄鉱石、石灰石、花崗岩、玄武岩などの鉱物の粉砕に使用されます。これは、石炭の選別前や鉄鉱石の事前選択前の粉砕など、過剰な粉砕率に対する厳しい要件があるプロセスに特に適しています。-
鉱物処理: 重力分離、磁気分離、浮遊選別などの分離プロセスで均一な粒子サイズを提供し、微粉の損失を減らし、目的の鉱物の回収率を向上させます。金、銀、銅、鉄などの鉱物処理プラントで広く使用されています。
建築材料と冶金:これは、セメント原料（石灰石、粘土）、砂や砂利の骨材、コークス、高炉スラグなどの材料の前処理に使用され、材料の粒子サイズが後続の生産プロセスの要件を満たしていることを確認し、建築材料の品質と冶金生産の効率を向上させます。{0}
環境保護: 建設廃棄物では
選択するa ミネラルサイザーは単に単一の機器を購入するだけではありません。それは、最終製品の価値を高め、全体的な運用コストを削減できる高度な破砕プロセス ソリューションを導入することです。
材料の粒度制御の問題に対する最適なソリューションをお探しの場合、当社は喜んで専門的な技術コンサルティングとカスタマイズされたソリューションを提供します。
カスタマイズされた粒子サイズ制御ソリューションを入手するには、粉砕の専門家にすぐに連絡して、生産能力と効率を強化してください。
